Das Herz im Fokus: Phasenkontrast-MRT zur Herzdiagnostik

Vom statischen Bild zur dynamischen Flussanalyse

Der fundamentale Unterschied zwischen herkömmlichen bildgebenden Verfahren und der neuen Generation der Diagnostik liegt in der Art der Datenerfassung. Während klassische Röntgenaufnahmen, CTs oder Standard-MRTs primär darauf ausgelegt sind, die Anatomie – also die Form, Größe und Lage der Organe – als statische Momentaufnahme abzubilden, geht die MRT-Phasenkontrasttechnik Herz einen entscheidenden Schritt weiter. Das Herz und das Gefäßsystem sind funktionelle Einheiten, deren Hauptaufgabe im Transport von Blut besteht. Ein reines Bild der „Hardware“ reicht oft nicht aus, um die Effizienz der „Software“, also des Blutflusses, zu beurteilen. Hier setzt die Innovation an: Anstatt nur das Gefäß als Struktur zu zeigen, wird die Bewegung der Flüssigkeit darin Pixel für Pixel berechnet und visualisiert.

Das Prinzip ähnelt der Doppler-Technik, ist jedoch weitaus komplexer und dreidimensionaler. Man kann sich das Verfahren wie eine Einfärbung von Flüssen auf einer Landkarte vorstellen, bei der unterschiedliche Farben nicht die Tiefe, sondern die Fließgeschwindigkeit und die Richtung des Wassers anzeigen. Durch die Nutzung der Herzfluss-Bildgebung MRT werden Turbulenzen, Wirbel und Beschleunigungen sichtbar, die auf einem normalen Schwarz-Weiß-Bild völlig unsichtbar blieben. Dies ermöglicht es Kardiologen und Radiologen, die Pumpleistung des Herzens nicht nur zu schätzen, sondern physikalisch exakt zu messen. Kleinste Veränderungen in der Strömungsdynamik können frühe Warnzeichen für eine funktionelle Störung sein, lange bevor sich die Anatomie des Herzmuskels sichtbar verändert.

Die technische Grundlage hierfür ist faszinierend und beruht auf den magnetischen Eigenschaften von Wasserstoffatomen im Blut. In einem starken Magnetfeld reagieren bewegte Protonen anders auf Hochfrequenzimpulse als ruhendes Gewebe. Diese sogenannte Phasenverschiebung ist direkt proportional zur Geschwindigkeit des fließenden Blutes. Durch komplexe mathematische Algorithmen lässt sich aus diesem magnetischen „Echo“ ein detailliertes Strömungsprofil errechnen. Besonders beeindruckend ist die Möglichkeit der 4D-Fluss-Messung, bei der die Zeit als vierte Dimension hinzukommt. So entsteht ein Film des Blutflusses über den gesamten Herzzyklus hinweg, der es erlaubt, Energieverluste und unnatürliche Belastungen an den Gefäßwänden zu identifizieren.

Vergleichskriterium	Herkömmliche Echokardiografie	Moderne Phasenkontrast-MRT
Darstellungsdimension	Meist 2D (Schnittbilder), eingeschränkt 3D	Volle 3D-Volumenabdeckung mit zeitlicher Auflösung (4D)
Messgenauigkeit	Abhängig vom Schallwinkel und Untersucher	Unabhängig von Blickwinkeln, physikalisch exakte Flussquantifizierung
Erfassung komplexer Strömungen	Schwierig bei komplexen Anatomien oder Luftüberlagerung	Detaillierte Darstellung von Wirbeln, Helix-Strukturen und Wandschubspannungen
Invasivität	Nicht-invasiv (außer Schluckecho)	Vollständig nicht-invasiv, keine Katheter notwendig

Exakte Quantifizierung von Stenosen und Insuffizienzen

Im klinischen Alltag stehen Ärzte oft vor der Herausforderung, den Schweregrad von Herzklappenfehlern präzise einzuschätzen. Hier beweist die Kardio-MRT mit Phasenkontrast ihre Überlegenheit gegenüber älteren Methoden. Wenn eine Herzklappe verengt ist (Stenose), muss das Blut mit hoher Geschwindigkeit durch die verbleibende Öffnung gepresst werden – ähnlich wie Wasser aus einem Gartenschlauch, dessen Ende man zuhält. Die exakte Messung dieser Spitzengeschwindigkeiten und des Druckgradienten ist entscheidend für die Wahl der Therapie. Noch komplexer ist die Beurteilung von undichten Klappen (Insuffizienzen), bei denen Blut in die Herzkammer zurückfließt.

Klassische Ultraschalluntersuchungen stoßen hier gelegentlich an ihre Grenzen, insbesondere wenn die Anatomie des Patienten (z. B. durch Lungenüberlagerung oder Adipositas) die Sicht einschränkt. Die Fortgeschrittene Phasenkontrast-MRT des Herzens liefert hier objektive Zahlen zum Rückflussvolumen, die nicht auf Schätzungen basieren. Ein konkretes Beispiel aus der Praxis zeigt den Wert dieser Methode: Bei einer Patientin mit Verdacht auf eine Aortenklappenstenose lieferten Standardtests widersprüchliche Ergebnisse. Erst die detaillierte Flussanalyse zeigte, dass das tatsächliche Durchflussvolumen geringer war als angenommen, was eine invasive Katheteruntersuchung überflüssig machte und die Therapieplanung grundlegend veränderte.

Darüber hinaus spielt die Analyse der großen Gefäße eine immer wichtigere Rolle. Die Aorta ist nicht nur ein starres Rohr, sondern ein elastisches Organ, das den Blutstrom aktiv weiterleitet. Pathologische Strömungsmuster, wie etwa eine stark rotierende (helikale) Strömung, können zu einer erhöhten Wandschubspannung führen. Diese mechanische Belastung begünstigt langfristig die Entstehung von Aneurysmen (Gefäßerweiterungen). Durch die Visualisierung dieser subtilen Strömungsmuster können Ärzte Risikopatienten identifizieren, noch bevor gefährliche Erweiterungen sichtbar sind. Auch bei angeborenen Herzfehlern, wie Shunts (Löchern in der Herzscheidewand), bietet die Methode enorme Vorteile. Sie erlaubt es, das Verhältnis von Lungen- zu Körperkreislauf exakt zu bestimmen, ohne dass Sonden in das Herz eingeführt werden müssen. Dies ist besonders bei der Langzeitbetreuung von Patienten mit komplexen Herzfehlern ein unschätzbarer Vorteil.

Nicht-invasiver Goldstandard und Strahlenschutz

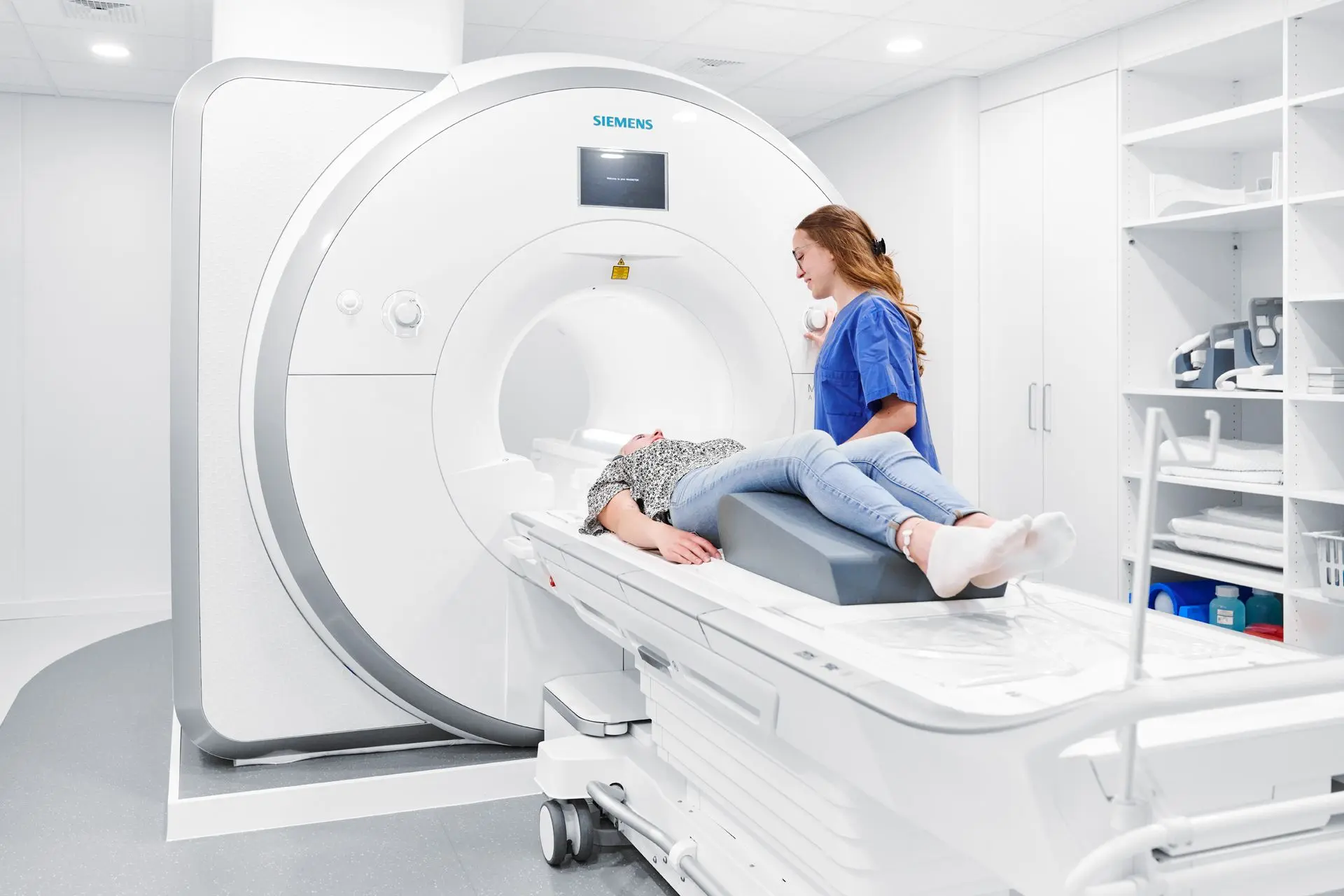

Für viele Patienten ist die Aussicht auf eine Herzuntersuchung mit Ängsten verbunden. Die Vorstellung, dass Sonden oder Katheter durch die Leiste bis zum Herzen geschoben werden müssen, erzeugt Unbehagen. Die Herz-MRT mit Phasenanalyse bietet hier eine willkommene, sanfte Alternative. Da die Messung rein auf magnetischen Feldern und Radiowellen basiert, ist sie völlig schmerzfrei und erfordert keinen instrumentellen Eingriff in den Körper. Der Patient liegt lediglich ruhig in der Röhre, während die Technologie die Arbeit verrichtet. Dies reduziert nicht nur das psychische Stresslevel, sondern eliminiert auch typische Risiken invasiver Eingriffe wie Nachblutungen an der Einstichstelle oder Infektionen.

Ein weiterer, oft unterschätzter Aspekt ist die Strahlenfreiheit. Im Gegensatz zur Computertomografie (CT) oder Herzkatheteruntersuchungen unter Durchleuchtung kommt die MRT komplett ohne ionisierende Strahlung aus. Dies ist besonders relevant für jüngere Patienten oder Menschen mit angeborenen Herzfehlern, die im Laufe ihres Lebens zahlreiche Kontrolluntersuchungen benötigen. Die summierte Strahlenbelastung herkömmlicher Verfahren wäre hier ein ernstzunehmendes Langzeitrisiko. Die Phasenkontrast-Kardio-Bildgebung ermöglicht eine engmaschige Überwachung ohne dieses Risiko. Zudem können moderne Protokolle oft sogar ohne den Einsatz von Kontrastmitteln gefahren werden, was die Methode auch für Patienten mit Nierenschwäche sicher macht.

Die Technologie trägt zudem dazu bei, unnötige Operationen zu vermeiden. Durch die extrem hohe Genauigkeit der Flussmessungen – die oft mit der Präzision invasiver Messungen übereinstimmt oder diese durch die 3D-Komponente sogar übertrifft – erhalten Chirurgen und Kardiologen eine verlässliche Entscheidungsgrundlage. Fälle, in denen früher "zur Sicherheit" operiert wurde, können heute engmaschig und risikofrei überwacht werden. Umgekehrt können notwendige Eingriffe präziser geplant werden, da die Chirurgen bereits vor dem Schnitt wissen, wo genau Turbulenzen auftreten oder Gewebe entlastet werden muss. Dies führt zu besseren postoperativen Ergebnissen und einer schnelleren Erholung der Patienten.

Patientengruppe / Szenario	Besonderer Nutzen der Methode
Patienten mit angeborenen Herzfehlern	Präzise Bestimmung von Shunt-Volumina und Lungenfluss ohne Katheter; strahlungsfreie Langzeitüberwachung.
Verdacht auf Klappenfehler	Exakte Quantifizierung von Rückflussmengen bei undichten Klappen, wenn der Ultraschall uneindeutig ist.
Aorten-Erkrankungen	Früherkennung von riskanten Strömungsmustern, die zu Aneurysmen führen können; Beurteilung der Gefäßwandbelastung.
Niereninsuffizienz / Allergien	Möglichkeit der detaillierten Gefäßdarstellung oft ganz ohne Kontrastmittel.

Q&A

1. Was ist die Phasenkontrast-Kardio-Bildgebung und wie funktioniert sie?

   Die Phasenkontrast-Kardio-Bildgebung ist eine spezielle MRT-Technik, die zur Messung des Blutflusses im Herzen und in den großen Gefäßen eingesetzt wird. Sie nutzt die Unterschiede im magnetischen Phasenkontrast, um den Fluss von Blut sichtbar zu machen und zu quantifizieren. Diese Technik ermöglicht es, den Fluss in Echtzeit zu überwachen, was für die Beurteilung von Herzklappenfehlern oder Gefäßverengungen nützlich ist.

2. Welche Vorteile bietet Kardio-MRT mit Phasenkontrast im Vergleich zu traditionellen MRT-Methoden?

   Kardio-MRT mit Phasenkontrast bietet eine detailliertere Analyse des Blutflusses und ermöglicht eine präzise Beurteilung von hämodynamischen Parametern. Diese Technik ist nicht-invasiv und liefert quantitative Daten, die für die Diagnose und Behandlung von Herzerkrankungen entscheidend sein können. Zudem erlaubt sie eine bessere Visualisierung von komplexen Blutflussmustern im Herzen.

3. Wie unterscheidet sich die fortgeschrittene Phasenkontrast-MRT des Herzens von der Standardversion?

   Die fortgeschrittene Phasenkontrast-MRT des Herzens umfasst erweiterte Techniken und Software-Algorithmen, die eine noch genauere Flussmessung und Bildqualität bieten. Diese fortgeschrittenen Methoden können dreidimensionale Flussanalysen und die Erfassung von Flussrichtungen in verschiedenen Ebenen ermöglichen, was eine umfassendere Untersuchung komplexer Herzfehler oder Gefäßanomalien erlaubt.

4. In welchen klinischen Szenarien wird die Herzfluss-Bildgebung mittels MRT eingesetzt?

   Die Herzfluss-Bildgebung mittels MRT wird häufig bei der Beurteilung von Herzklappenfehlern, der Überwachung von angeborenen Herzfehlern und der Analyse von kardiovaskulären Erkrankungen wie Aortenstenose oder pulmonaler Hypertonie eingesetzt. Sie bietet wertvolle Informationen, die bei der Planung von therapeutischen Maßnahmen, wie chirurgischen Eingriffen oder medikamentösen Behandlungen, hilfreich sind.

5. Welche Rolle spielt die MRT-Phasenkontrasttechnik bei der Herzforschung?

   Die MRT-Phasenkontrasttechnik spielt eine bedeutende Rolle in der Herzforschung, da sie genaue und reproduzierbare Daten über den Blutfluss liefert. Diese Technik ermöglicht Forschern, neue Erkenntnisse über die Pathophysiologie von Herzkrankheiten zu gewinnen und die Wirksamkeit neuer Therapien zu evaluieren. Zudem trägt sie zur Entwicklung fortschrittlicher Diagnoseverfahren und personalisierter Behandlungsansätze bei.

Referenzen:

1. https://herz-frankfurt.de/behandlungsangebote/kardiale-bildgebung
2. https://www.ct-mrtinstitut.de/mrt-leistungen/mrt-des-herzens
3. https://www.ratgeber-herzinsuffizienz.de/erkennen/herzuntersuchungen/kardio-mrt
